移動用アンテナの製作

f:id:CentralAttack:20171210215127j:plain

　ここのところ週末に用事が入りなかなか山に登る時間が取れません。隙間の時間で移動用アンテナを幾つか作ってみました。

６ｍ用スカイドアアンテナ

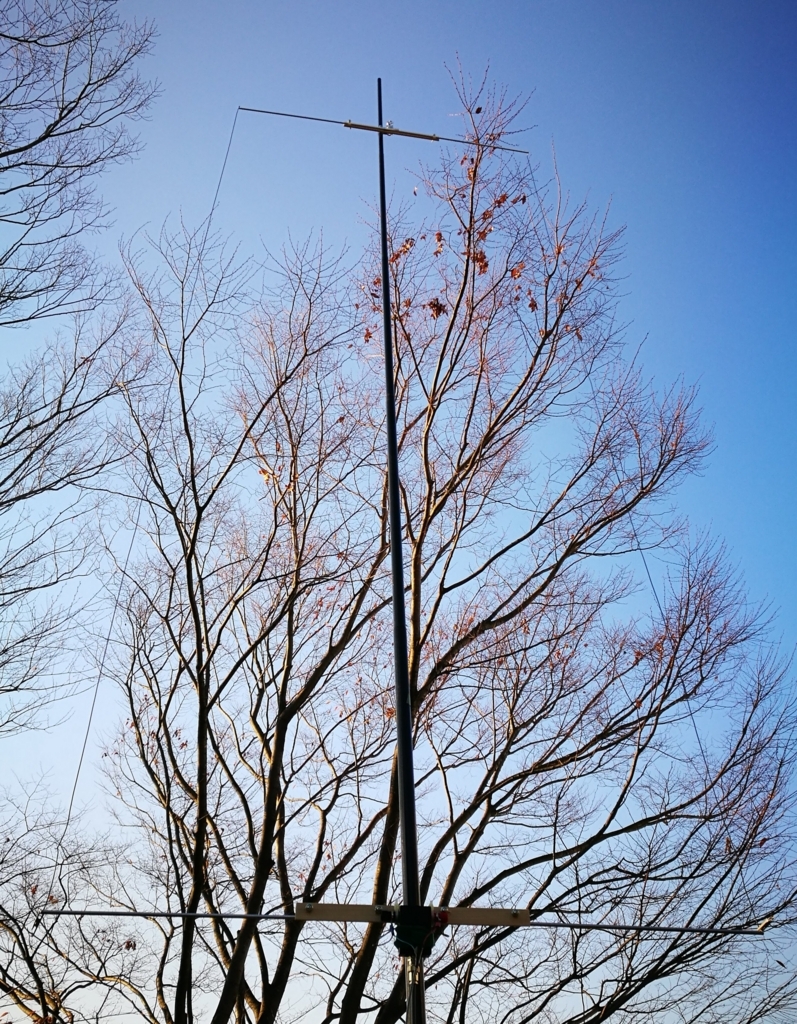

　KX2用のトランスバータを製作し、やっと6mで移動運用が出来るようになりました。6ｍの移動用アンテナにはヘンテナが良く使われていますが、更に構造が簡単で山岳移動に適したスカイドアアンテナを作ってみました（上の写真）。

　各エレメントのサイズはJA1HWO局のサイトのサイズそのままになっています。

給電点はこんな感じ。真中の黒いプラスチックケースにはソータバランが入っています。

f:id:CentralAttack:20171210215016j:plain

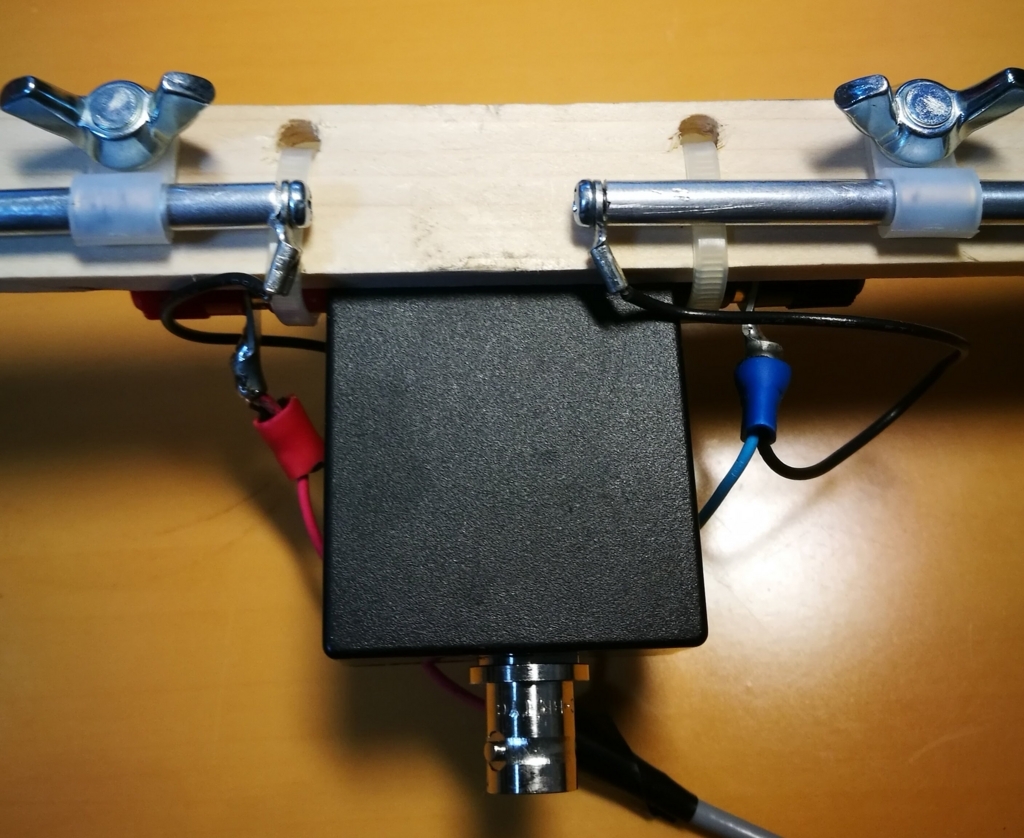

　50pFのコンデンサの代わりに32cmの1.5D-2Vをぶら下げています。作り方によって若干異なると思いますので、35cm-40cm位から切り詰めて調整するのが良いと思います。裏側はこんな感じ。5mmのアルミ棒(44cm)2本をを蝶ネジで30cmの木板に固定しています。

f:id:CentralAttack:20171210215251j:plain

上辺は90cmのアルミ棒。こちらも30cmの木板に蝶ネジで固定しています。

f:id:CentralAttack:20171210215457j:plain

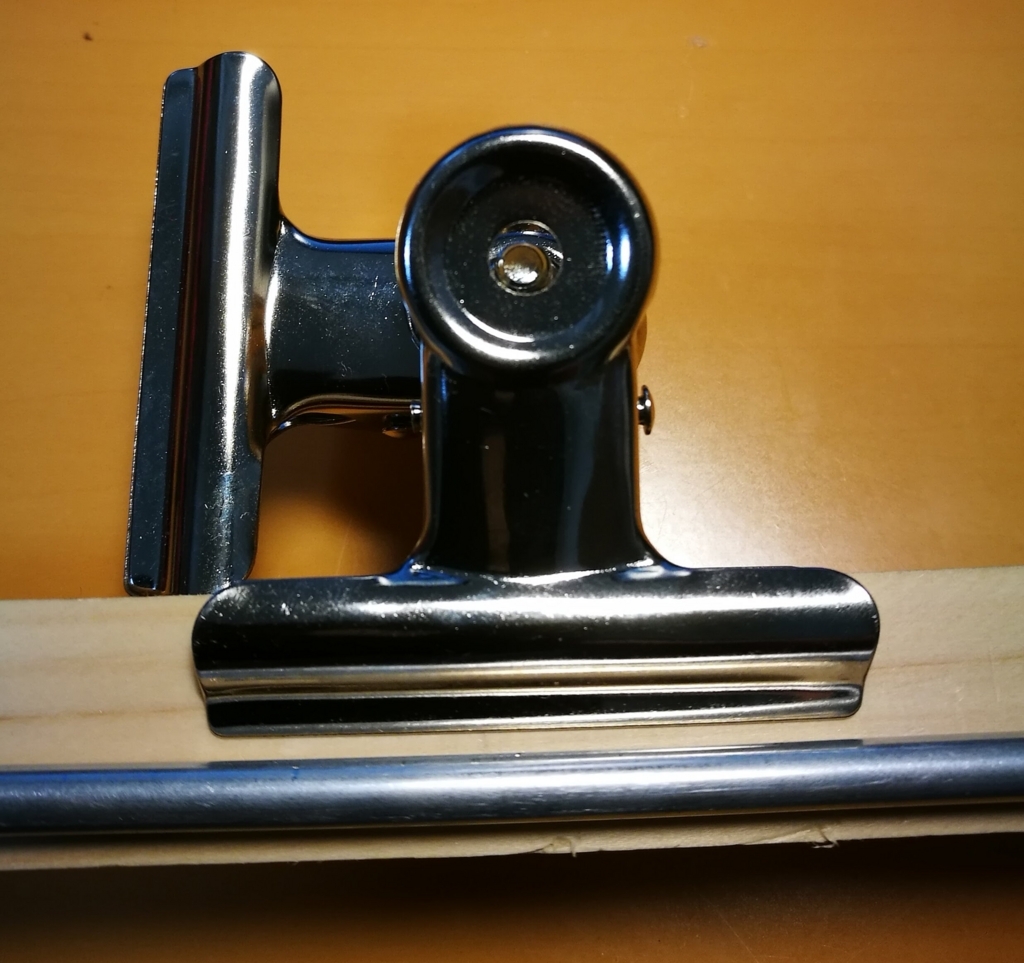

上辺のエレメントは目玉クリップをボルトで繋げたこんな金具で釣竿に固定しています。

f:id:CentralAttack:20171210215601j:plain

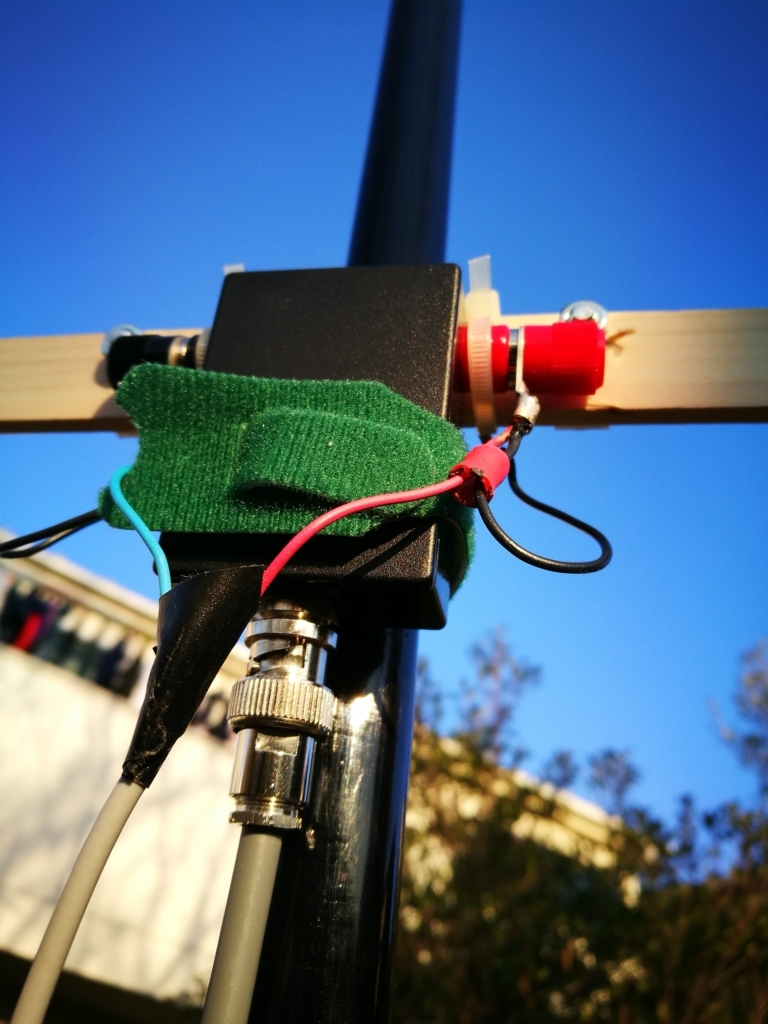

下側のエレメントはマジックテープで釣竿に固定。

f:id:CentralAttack:20171210215708j:plain

　アナライザを付けて50.180付近が中心になるように同軸を切り詰めました。32cmのところで50.000MHz-50.850MHzでSWR 2.0以下となりました。Cが入っているためかバンド幅が狭い気もしますが、CW,SSBに出るには十分だと思います。

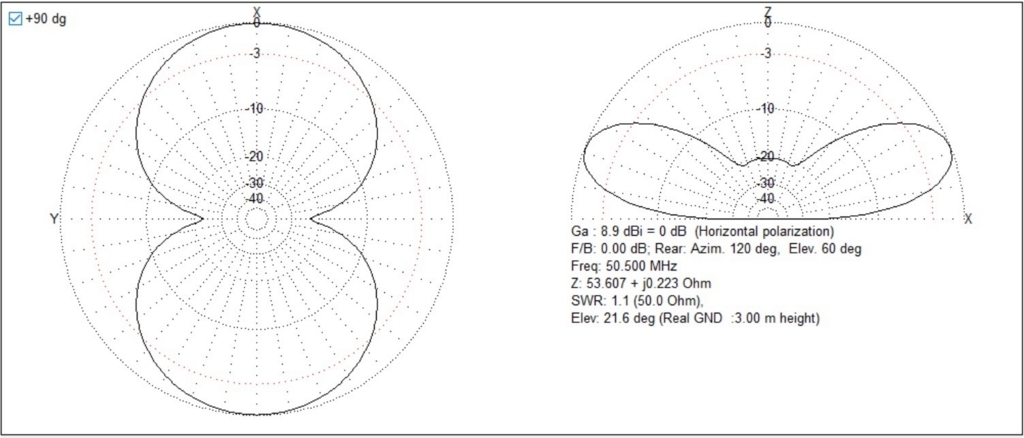

　MMANAに6m Skydoorのモデルがあったのでシミュレーションしてみた結果がこちら。ゲインが8.9dBi、3エレ八木ぐらいの性能となかなかのものです。

f:id:CentralAttack:20171210220243j:plain

　実際に6mをワッチしながらエレメントを回してみるとサイドもかなり切れるようです。次のアクティベーションではぜひ飛び具合を試してみたいと思います。

20/17/15mバンド用 GPアンテナ※2017/12/19改訂

　普段HFは1/2λバーチカルEFHWを愛用しているのですが、設置には10mのグラスポールが必要になり荷物がかさばるのが困り物です。そこで垂直方向が1/4λとコンパクトなGPを作ってみることにしました。参考したサイトはこちらです。

エレメントはフジクラのAWG24の耐熱ビニル線を使っています。導体の外形が0.61mmなので14MHzではHWCD_ratio = 10000mm(10m) / 0.61mm = 16.4Kとなります。こちらのグラフからみると短縮率は0.975ぐらいでしょうか。

f:id:CentralAttack:20171210222357p:plain

　ラジアルは3本用意することにしました。こちらの情報によるとラジアルは1/4λより若干長めの0.28λ～0.3λにすると良いとのことです。

　3バンド対応にするためにラジエータにはギボシを2つ入れてエレメント長を調整しています。一方ラジアルは若干長くても問題がないことからギボシを省略するために17m/15mは共用することにしました。

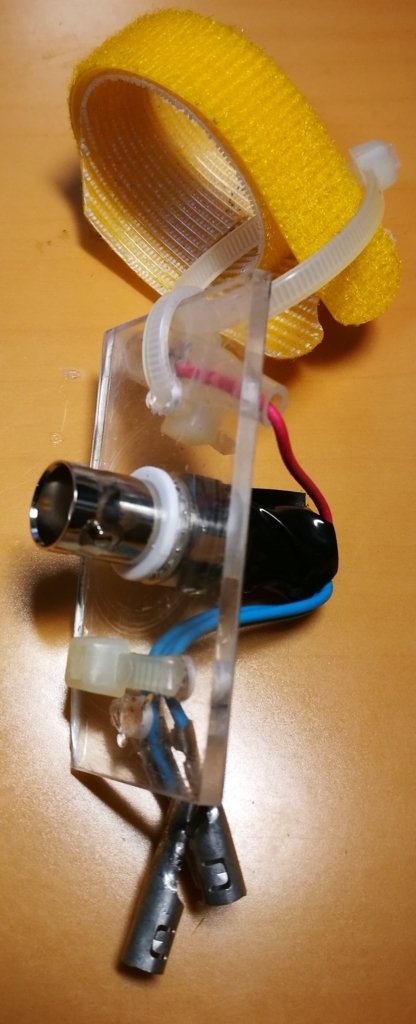

　給電部はアクリル板にBNCコネクタを固定して釣竿にぶら下げ、エレメントやラジアルに同軸の重みがかからないようにしました。

f:id:CentralAttack:20171210223357j:plain

ギボシ部分はこんな感じです。ロープにロックタイでエレメントを括り付けギボシに直接力がかからないようにしています。

f:id:CentralAttack:20171210225755j:plain

給電点は地面から1.5mから2m位。ラジアルを3方向に地面まで降ろしています。シミュレーション結果はこちら。ありふれた普通のGPです。

f:id:CentralAttack:20171220135017j:plain

　エレメントを7m弱の釣竿につけて上げてみます。

f:id:CentralAttack:20171210225927j:plain

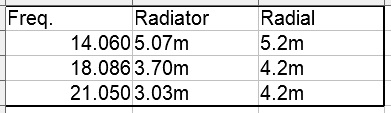

　アナライザを付けてエレメント長を調整した結果、以下のようなサイズになりました(ラジエータは上端から3.03mと3.7mの位置にギボシを、ラジアルは端から1mの位置にギボシをつけています）。随分短めになってしまいましたが、全てのバンドでバンド内がSWR 2.0以下となったので、とりあえずこれで使ってみたいと思います。

f:id:CentralAttack:20171220130940j:plain (※2017/12/19修正)

EFHWとの比較　

・水平EFHW(3mH)
　このアンテナと1/2λ EFHWを水平に3mHに張ったもので20mでDX局を受信して比較をしてみました。ヨーロッパやタイなどはGPの方がS1-2位良いように感じます。国際ビーコン(IBP)KH6RS/VR2B/RR9Oあたりを聞いた感じでも同様に概ねS1-2は強いようです（一部の局はサイド方向に向いていたので弱かった）。

　一方国内を聞いた感じではフロントに向いている6エリアではあまりSの違いは感じられませんでした。（近場の局については未評価です。）

・垂直EFHW(6.5mH)

GPで使ったものと釣竿にEFHWのエレメントを付けてスローパー風にしたアンテナと比較してみました。 14MHzは1/2λで10m近くあるため近くの木にロープを結び以下のような形で展開しています。

f:id:CentralAttack:20171220133433j:plain
