EFHWチューナの製作

アマチュア無線

 最近週末も忙しくなかなかSOTAアクティベーションの時間が取れません。仕事の合間に新しいEFHWチューナを作りました。以前このBlogで紹介したJA7QILさんのレプリカチューナですが、経年変化のせいか、はたまたKX2で10W運用をしたせいなのか、ポリバリコンの絶縁体がはみ出してきてしまいました。アンテナのインピーダンスが4.7KΩぐらいとすると、10WでVpp= 2 x √(4700 x 10)≒430Vぐらいの電圧がかかり確かにいつ壊れてもおかしくない状況です。SOTA運用はいつも5Wなのですが、たまに10Wに出力アップしたいこともあるのでチューナを作り直すことにしました。

 移動用なので出来ればサイズは抑えたいところ。まず先にタカチのSW85ケースに入るサイズで耐圧が取れるバリコンを捜しました。既に廃番で在庫限りとなっていますが耐圧500V 150pFのミゼットバリコンがちょうど良さそうです。

 最低容量10pFから最大150pFで21-7MHzで共振させたいことから、インダクタンスはおよそ4μHになります。ケースに余裕があるのでトロイダルコアも少し大きめのT94-6としました。2次側の巻き数をここで計算すると24Tとなりました(最終的には浮遊容量との関係から23Tに変更しました)。入力インピーダンスが50Ω、アンテナ側が5KΩ程度とすると巻数比は√(5000/50)=10となるため一次側は2Tとします。T94だと1.0mm UEWでも巻けそうですが、とりあえず手持ちの0.5mmのUEWを使っています。最後はホットボンドでコアをケースに固定しました。(かなりやっつけ仕事で汚いですが、こんな感じ)

f:id:CentralAttack:20170128190400j:plain

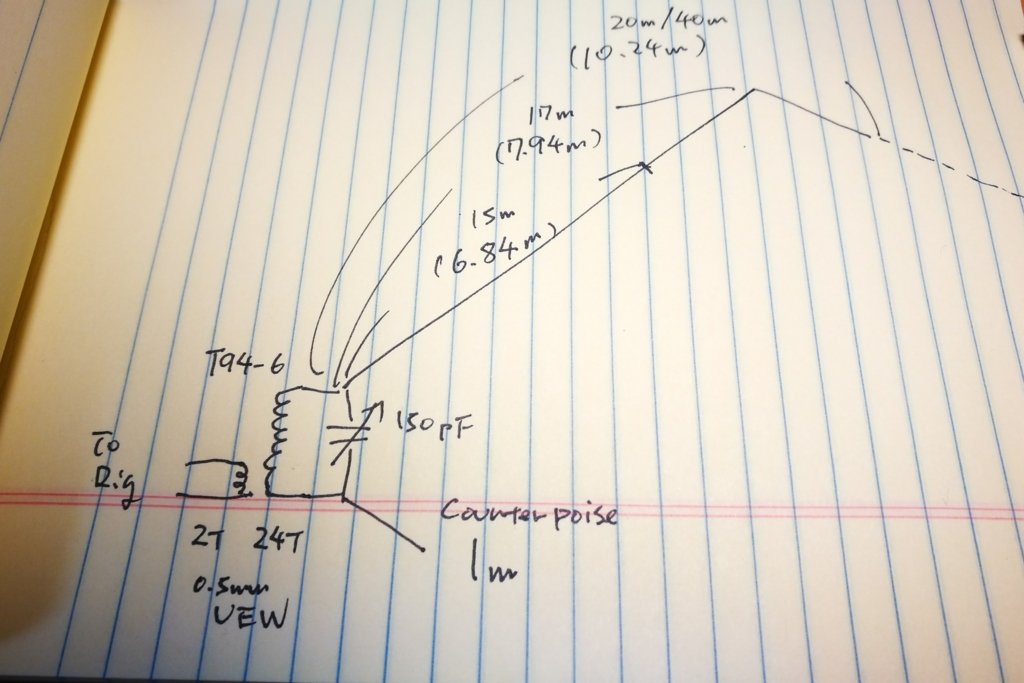

 またアンテナも含めた全体図は以下の通り。エレメントは各バンド1/2λで短縮率は0.96ぐらいにしています。またトランスの1次側と2次側のGNDは共通にせず2次側GNDに1m程のカウンタポイズを付けています。EFHWはダイポールで最も高インピーダンスとなるエレメント端から給電していますが極端にインピーダンスが高いとマッチングが取れないことから0.05λ(20Mで1m程)のカウンタポイズ(というかエレメント)をGND側に付けています(と私は理解しています^^;;)。

 QILさんのチューナはGNDが共通でリグへの同軸外皮をカウンタポイズにしていました。コンパクトで良かったのですが40mバンドを運用中にリグに触ると感電することもあったため、今回は別途カウンタポイズを用意しています。

f:id:CentralAttack:20170128194857j:plain

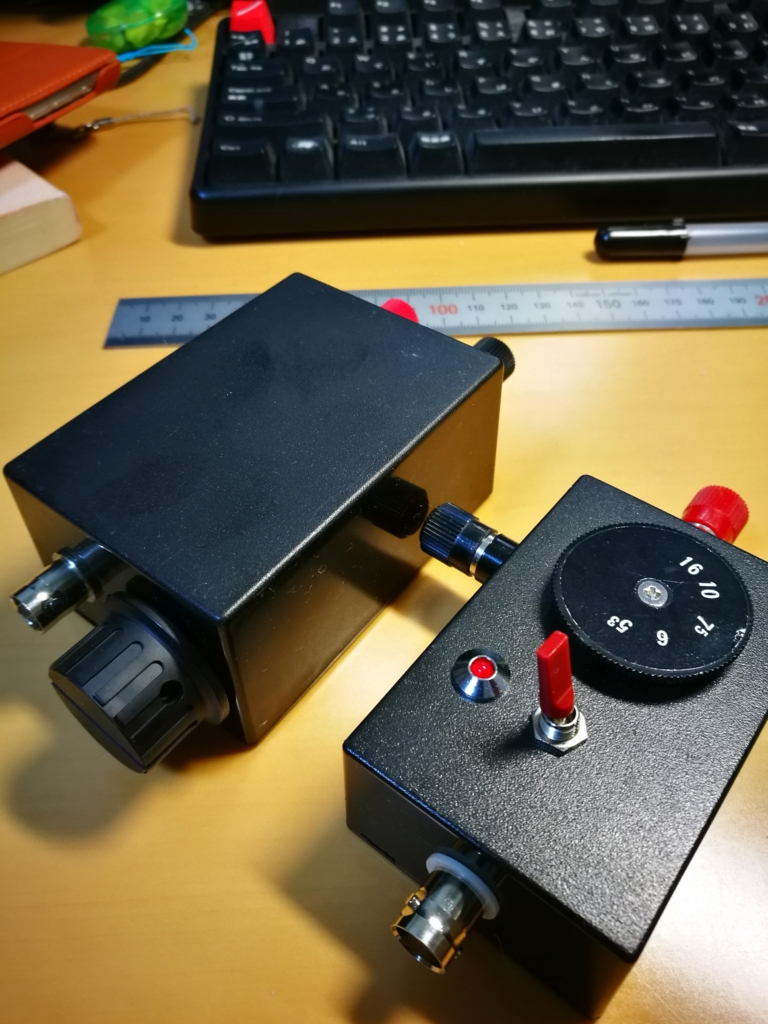

 こちらがケースに入れた外観です。以前のチューナより一回り大きくなってしまいました。5KΩのダミーロードを付けてアンテナアナライザで調整したところ、Qが高いためバリコンの微妙な角度の差でインピーダンスが大きく変わります。そのため少し大きめのツマミを付けています。

f:id:CentralAttack:20170128194952j:plain

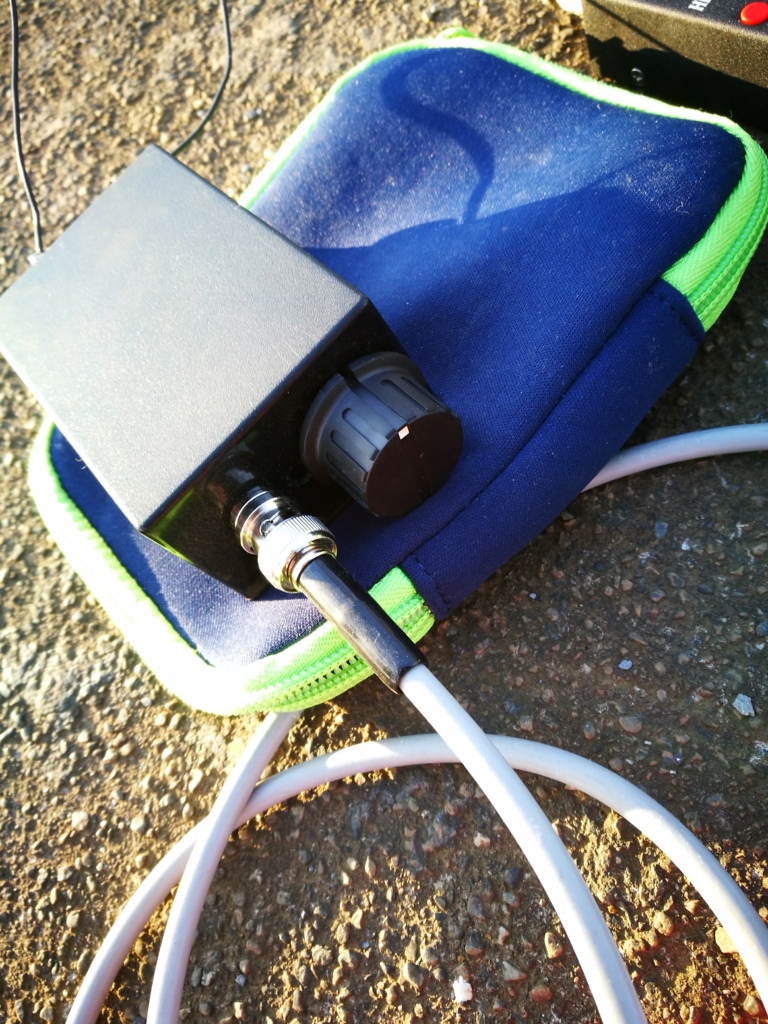

 EFHWは給電点付近のエレメントの環境に影響されやすいので、実際使う場所に近い環境で調整した方が良いと思います。ということで、早速近くの公園に持ち出して実験です。

 釣竿を立てて17mバンド用エレメントの先を頂点に逆V字にエレメントを展開。カウンタポイズは適当に展開しています。この構成で各々のバンドでVSWRが1.5以下になるのを確認しました。アナライザをお持ちの方は共振点のインピーダンスを確認し、適宜1次側・2次側の比を変更してみて下さい(但し共振点も一緒にずれるので注意)。

f:id:CentralAttack:20170128195234j:plain

 ちょうど夕暮れ時で20MバンドがEUに向けて開けてきたため、早速10Wの威力を試してみました。ヨーロッパはYO9HP(ルーマニア)、R1547M(モスクワでイワン4世がツァーリを戴冠したのが1547年、それから470周年の記念局だそうです)、オセアニアはマーシャル島のV73NSなどとQSOすることが出来ました。いつもの5Wとたかだか3dBの差ですがやはり10Wの威力でしょうか。

 そんなこんなと実験しているうちに日も暮れて寒くなってきたので帰路に。道すがら見えた丹沢の山々が夕焼けに綺麗に映えていました。早くアンテナ担いで登りに行きたいなぁ。。。
